Transducers, meetplatforms en meetsleutels
Transducers, meetplatforms en meetsleutels
De selectie van een geschikte koppeltransducer is een basisvereiste voor het afstellen, bewaken en inspecteren van schroevendraaiers, maar ook voor het testen van schroefverbindingen en analyse van schroefverbindingen.
Hier zijn enkele voorbeelden voor het gebruik van het meest geschikte meetinstrument voor het verwerken van betrouwbaarheidseisen:
Voorbeeld 1:
Een operator monteert altijd hetzelfde type schroef met een DEPRAG pneumatische schroevendraaier. Door de aandrijving uit te schakelen wanneer het vooraf ingestelde koppel is bereikt, wordt de montage gecontroleerd en verzekerd dat deze nauwkeurig is.
In bepaalde tussenpozen worden de schroevendraaiers kruiselings gecontroleerd met behulp van koppeltransducers en als er afwijkingen optreden, kunnen aanpassingen worden doorgevoerd.
Voor deze test zijn meetplatforms geschikt die bedoeld zijn voor stationair gebruik in een meetlaboratorium of op een mobiel meetstation.
Voorbeeld 2:
In een volautomatisch montagestation is het regelmatig testen van stationaire schroevendraaiers noodzakelijk. De DEPRAG-momentsleutels in rechte en hoekige uitvoering maken mobiel gebruik mogelijk bij het testen van schroevendraaierassen zonder dat ze uit een montagestation hoeven te worden verwijderd. De momentsleutels kunnen ook worden gebruikt voor het opnieuw vast- of losdraaien van reeds gemonteerde bevestigingen.
Voorbeeld 3:
Transducers meten het koppel rechtstreeks op het onderdeel. Aangesloten op een DEPRAG meetinstrument zijn deze transducers ideaal voor koppelregistratie en schroefverbinding analyse en zijn ze een belangrijk onderdeel voor de optimale kwaliteitsborging.
De geschikte meetinstrumenten of onze handmatige koppeltransducers vindt u in de PDF-productcatalogus D3022.
Ter ondersteuning van onze schroevendraaiers bieden wij een geschikte, procesbetrouwbare parallellogramarm aan, die wordt weergegeven in onze PDF-productcatalogus D3340.
Torque Transducer
Indien aangesloten op een DEPRAG-meetinstrument, is deze transducer ideaal voor koppelregistratie en documentatie van alle verkregen resultaten van schroefverbindingen en montage-eisen.
Tijdens het eigenlijke assemblageproces is het mogelijk om koppelregistratie en schroefverbindinganalyse uit te voeren. Deze functie voldoet aan de meeste of alle eisen van het assemblageproces en verzekert zelfs de hoogste kwaliteitseisen.
Meetplatforms
De meetplatforms zijn zeer geschikt voor de inbouw in een kalibratielaboratorium, maar ook voor de constructie van een mobiele meetwagen. Het robuuste en stevige platformontwerp garandeert permanent hoge meetnauwkeurigheden. Als optioneel accessoire bieden wij een klemplaat aan, waarmee het platform tijdelijk in een bankschroef kan worden bevestigd. Voor bijzonder hoge nauwkeurigheidseisen, of voor het verkrijgen van extreem kleine aanhaalmomenten, raden we aan om het platform met zijn gepolijste onderkant te monteren op een tafelblad dat op vergelijkbare wijze is behandeld.
Door zo’n extreem hoogwaardige installatie kunnen zelfs de kleinste meetfouten, veroorzaakt door zijdelingse kracht, doorbuiging, trillingen of verkeerde uitlijning, volledig worden vermeden.
Om optimale meetomstandigheden te garanderen, bieden we schroevendraaieradapters in combinatie met lineaire statieven of parallellogramarmen (zie brochure D3340).

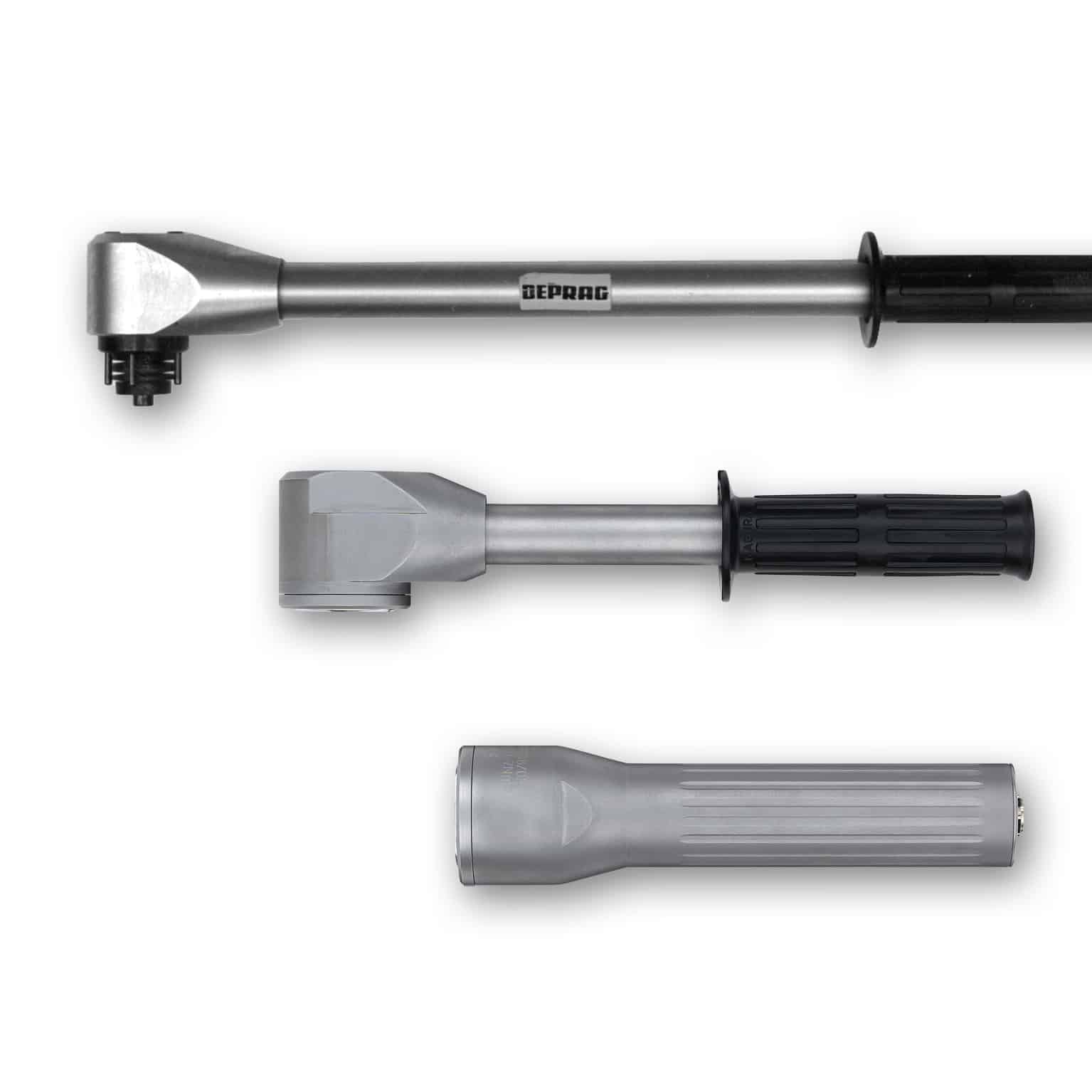

E-Momentsleutel
De E-momentsleutels maken het testen van schroevendraaierassen mogelijk zonder dat ze uit een montagestation hoeven te worden verwijderd. In combinatie met het bijbehorende momentmeetinstrument kunnen de E-momentsleutels ook worden gebruikt voor het testen van een schroefverbinding al door de verbinding aan of uit te draaien. De E-momentsleutel combineert de toepassingsvariatie van conventionele momentsleutels met de precisie en de mogelijkheden van actuele elektronische koppelmeting.
De mechanische momentsleutels (ontwerp met handmatige indicator) kunnen worden gebruikt voor eenvoudige afstel- of regeltaken. Om het aanhaalmoment van een schroefverbinding te verkrijgen, draait u de bevestiging eenvoudig weer vast. Door het gebruik van een mechanische momentsleutel kunnen de aanhaalmomenten snel worden beoordeeld.
