Koppelmeet instrumenten voor stationair en handmatig gebruik
voor de nauwkeurige, zeer dynamische koppelmeting.

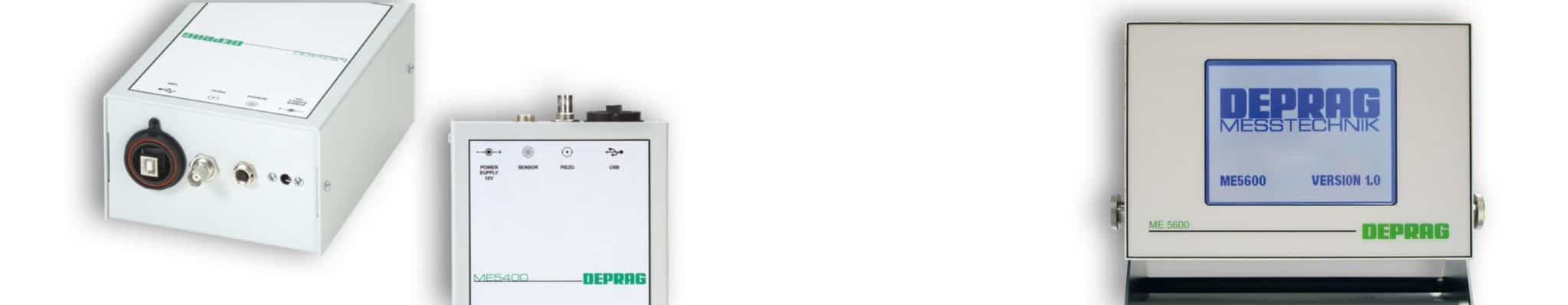

Koppelmeet instrumenten voor stationair en handmatig gebruik
Wanneer aangesloten op een meetwaardeomvormer, biedt elk DEPRAG-koppelmeetinstrument uit de ME-serie (Measuring Electronic) nauwkeurige en zeer dynamische metingen van koppelwaarden.
Toepassingsvoorbeelden zijn:
– toezicht, controle en koppelafstelling van schroevendraaiers
– controle en kalibratie van mechanische momentsleutels
– controle van geïntegreerde DEPRAG schroevendraaier spindels zonder de noodzaak om de spil uit een assemblagemachine te verwijderen
– verificatie en documentatie van de montagekwaliteit in overeenstemming met de kwaliteitseisen van DIN EN ISO 9001
De meetinstrumenten kunnen in de volgende bedrijfsmodi (Modi) worden gebruikt:
– Bij een enkele meting met weergave van de piekwaarde met deze modus, worden alle binnenkomende metingen geregistreerd en wordt de hoogste enkele waarde, gedetecteerd gedurende de gehele duur van de meting, weergegeven als het meetresultaat.
– Tijdens de meetreeksmodus worden de piekwaarden van verschillende afzonderlijke metingen automatisch samengevat in een meetreeks. Uit de meetreeks worden essentiële statistische waarden berekend, zoals de gemiddelde koppelwaarde X en standaarddeviatie S.
– Enkele meting met display, van de actueel heersende koppelwaarde is een bedrijfsmodus van het meetinstrument ME5600.
– Functioneel principe van de meetinstrumenten aangesloten op een bepaalde koppeltransducer:
Piëzo-elektrische transducer
De door de transducer geproduceerde elektrische lading wordt door een speciaal afgestemde ladingsversterker omgezet in een analoog meetsignaal.
Spanningsmeter-transducer
Een analoog laadsignaal is al beschikbaar op de DMS-transducers.
Externe roterende, contactloze transducer
De contactloze transducer genereert uitgaande lading in verhouding tot het koppel van 0 tot 5 volt.
Alle DEPRAG meetinstrumenten van de serie ME5 …. en ME6 …. maken de aansluiting van de drie eerder genoemde transducers mogelijk.
Met behulp van een snelle en hoge resolutie AD-omzetter wordt de koppelwaarde weergegeven en dat ook bij een zeer dynamisch aanhaalproces nauwkeurig en digitaal.
Alle relevante meetcijfers zijn uiteraard herleidbaar naar nationale standaarden. Voor de regelmatige controle van uw meetinstrument bieden wij een uitgebreide kalibratieservice.
De standaardsoftware omvat een keuze van meeteenheid (metrisch / inch) en taal (Duits / Engels).
Alle metingen zijn herkenbaar op het display. Afhankelijk van het instrumentontwerp kunnen de waarden bovendien naar een van onze printers (grote reeks accessoires) of naar een primaire hostcomputer worden gestuurd.
Koppelmeet instrument ME5000
Het mobiele en compacte meetapparaat ME5000 met geïntegreerde batterij maakt een koppelmeting mogelijk onafhankelijk van locatie of stroomvoorziening. Het is bijvoorbeeld bij uitstek geschikt om de optimale instelwaarde van een schroevendraaier direct op het montagestation te verkrijgen.
Bij de ME5000 worden een dockingstation en batterijlader meegeleverd. De geregistreerde meetwaarden kunnen via een seriële poort op het dockingstation naar een pc worden verzonden of op printer ND 40 worden afgedrukt (zie accessoires).
Koppelmeet instrument ME5500
De meetelektronica ME5500 voor aansluiting op een pc is het ideale meetapparaat voor een stationair kalibratielaboratorium. Naast alle gangbare koppelmeetfuncties, stelt deze software u ook in staat om gedetailleerde schroefverbindingen te analyseren. Deze functie geeft de volledige cyclusprocedure weer – koppel in de tijd – voor een meetreeks. Het benodigde grafische analyseprogramma wordt standaard meegeleverd.
De bediening van dit apparaat, het weergeven en afdrukken van meetwaarden en de gegevensverwerking gebeurt rechtstreeks op uw pc, die via een USB 2.0-poort met het meetapparaat is verbonden. Uw voordeel: u kunt gemakkelijk grote hoeveelheden gegevens verwerken (bijv. Met een algemeen verkrijgbaar statistiekprogramma) – alle gegevens zijn beschikbaar op uw pc als een ASCII-bestand.roductomschrijving
Koppelmeet instrument ME5600
De meetelektronica ME5600 is het ideale meetapparaat voor gebruik op een mobiel meetstation of in een meetlaboratorium; het zal de inspectie ter plaatse en het afstellen van alle soorten schroefgereedschap uitvoeren.
De werkelijk optredende koppelwaarde kan worden geregistreerd en weergegeven met de meetelektronica ME5600. Een ander groot voordeel van dit meetinstrument is de hoge resolutie van de meetgegevens en het vastleggen van grote meetreeksen tot 100 waarden.
Alle waarden worden grafisch weergegeven op het LC-display. Het apparaat is eenvoudig te bedienen middels het touchscreen. Gegevens kunnen naar verschillende printers worden uitgevoerd (zie accessoires).
Koppelmeet instrument ME6000 ME6100
De meetelektronica ME6000 (meetbereik tot 480 N · m) en de ME6100 (meetbereik tot 1000 N · m) met een lineariteit van <0,5% en een nauwkeurigheid van <± 0,5% FS zijn toegevoegd aan het DEPRAG-portfolio van koppel meetapparatuur. Het zijn hoogwaardige precisiemeetapparatuur die zelfs dubbel zo nauwkeurig is als de betrouwbare ME5400 en ten zeerste wordt aanbevolen voor taken waarbij een meetnauwkeurigheid van 0,5% wenselijk is. Dit is noodzakelijk voor een koppel onder 0,5 N · m (voor DEPRAG-schroevendraaierfamilies NANOMAT en MICROMAT).
Het hoge resolutie systeem van 15 bit is geschikt voor alle koppeltransducers. Kleine meetbereiken kunnen met hoge precisie worden gemeten over een groot bereik (min. 1:10). Naast alle functies voor koppelregistratie kan de software ook een gedetailleerde softwareanalyse uitvoeren, die de cyclusprocedure “koppel over tijdsperiode” van een meetcyclus weergeeft. Het benodigde grafische analyseprogramma is inbegrepen als
standaard. De software kan worden gebruikt op 32 en ook 64 bit Windows-systemen.
De bediening van dit apparaat, het weergeven en afdrukken van meetwaarden en de gegevensverwerking gebeurt rechtstreeks op uw pc, die via een USB 2.0-poort met het meetapparaat is verbonden. Uw voordeel: u kunt grote hoeveelheden gegevens flexibel verwerken (bijv. Met een normaal statistiekprogramma) – alle gegevens zijn als ASCII-bestand op uw pc beschikbaar.
