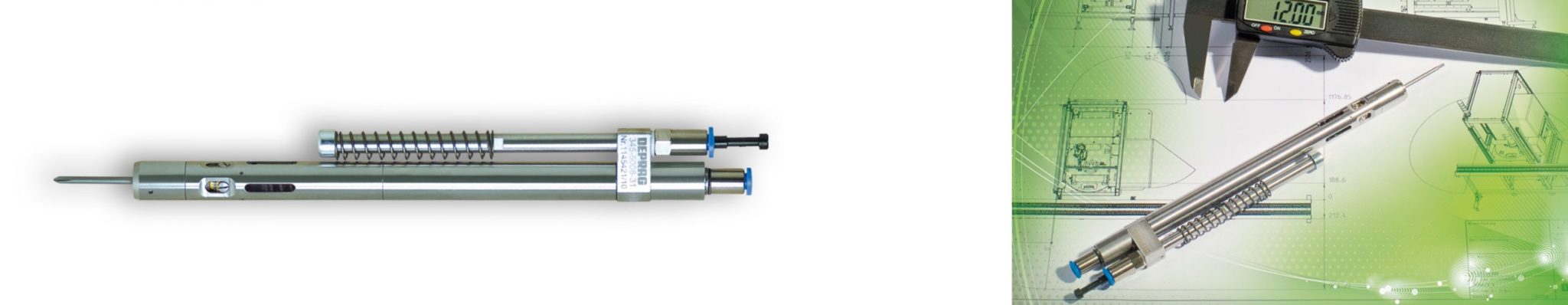

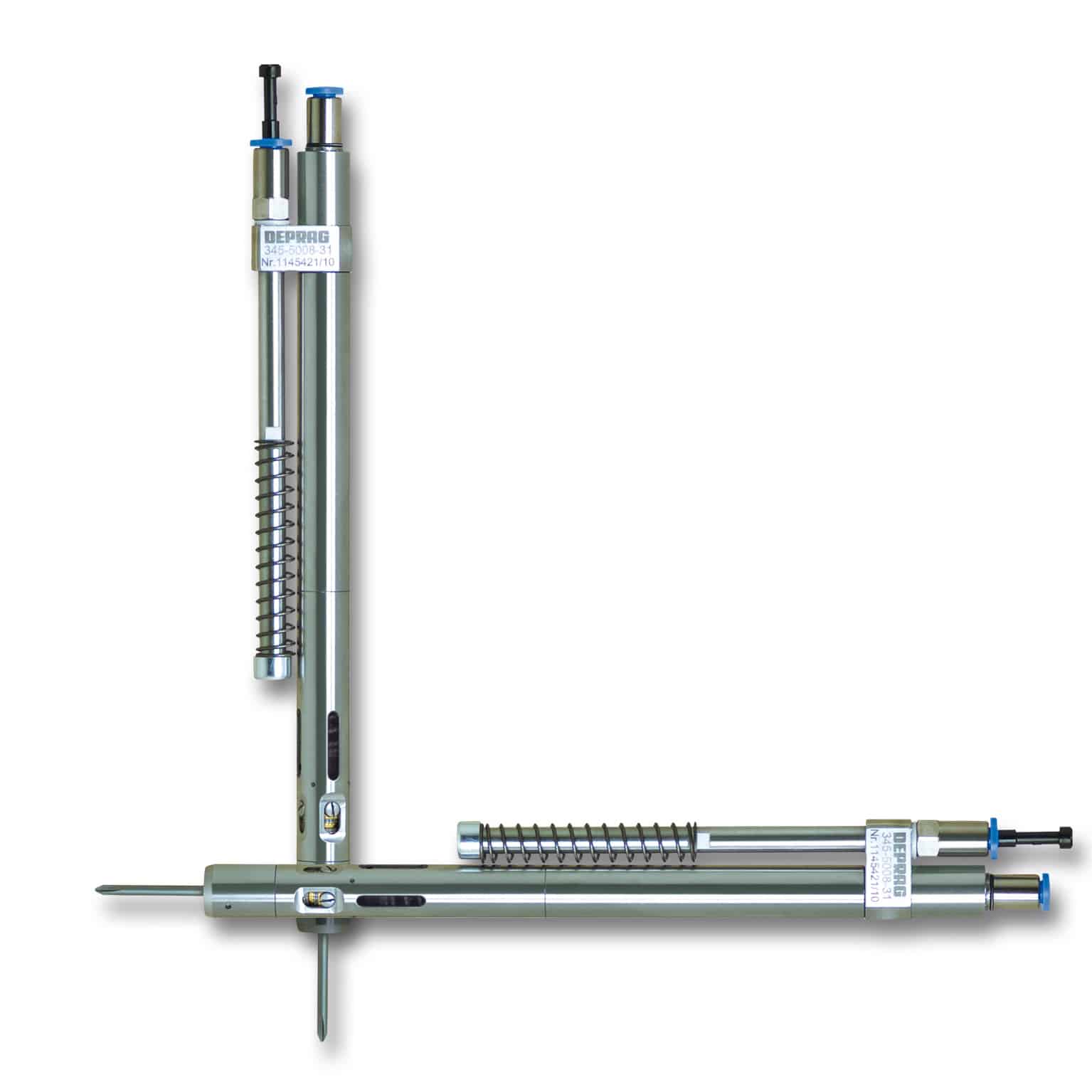

NANOMAT Stationaire pneumatische schroevendraaiers

De NANOMAT – een schroevendraaier met kleinste koppel vermogen beschikbaar op de markt voor uw micro-assemblages:

– medische technologie voor het proces betrouwbare montage van hoortoestellen en pacemakers

– in de horloge-industrie

– in de optische industrie voor de montage van oogbrillen, lenzen, camera’s of microscopen

– voor de productie van kleine consumentenelektronica en componenten, zoals mobiele telefoons,    rekenmachines, gameconsoles,

– bij de precisietechniek of de productie van meetinstrumenten

Extreem klein koppel van 8 Nmm – 300 Nmm bij snelheden van 340 tot 1.600 tpm/min nauwkeurig worden bereikt – en dat met vier verschillende snelheidsbereiken.

Het gebruik van de NANOMAT schroevendraaier heeft vele voordelen:

Zeer nauwkeurige uitschakelkoppeling

De hoge koppelnauwkeurigheid wordt bereikt door het beproefde principe van de DEPRAG loskoppeling- en uitschakelingskoppeling. Met behulp van onze speciaal ontworpen uitschakelkoppeling garandeert u een koppelnauwkeurigheid van ≤3 % standaarddeviatie, onafhankelijk van het schroefgewricht. In veel gevallen en onder geschikte omstandigheden is het mogelijk om een nog hogere koppelnauwkeurigheid te bereiken en kan een Cmk-waarde van ≥1,67 zelfs bij een tolerantie van 15 % worden bereikt. Dit type nauwkeurigheid betekent dat het foutenpercentage lager is dan 0,6 fouten per een miljoen assemblages. Om de verwerkingsbetrouwbaarheid nog verder te verhogen, is het mogelijk om de schroefdiepte en het uitschakelen van de schroevendraaier extra te regelen.

Gestandaardiseerd, extreem slank ontwerp

Door zijn extreem kleine formaat is het kleinste gatpatroon dat we kunnen openen met twee naast elkaar gemonteerde stationaire schroevendraaiers 12 mm (0,472 inch).

Eenvoudige integratie

De DEPRAG schroevendraaierspindels zijn eenvoudig te integreren in uw montageapparatuur en ze hebben zeer kleine montageafmetingen.

Geïntegreerde quick-change-chuck

Maakt snelle en eenvoudige bit-change mogelijk.

Kan worden bevestigd aan een DEPRAG schroeftoevoerautomaat

voor de ergonomische omgang met de kleinste verbindingselementen

ESD-uitvoering

Voor de afvoer van elektrostatische ladingen

De grootte van de aandrijving is ontworpen om standaard bits met 3 mm schijf te accepteren volgens DIN ISO 1173

Het gebruik van standaard bits is een enorm voordeel door kostenbesparing en snelle beschikbaarheid.

Koppeling kan extern worden aangepast

Het koppel kan binnen een zeer korte tijd van buitenaf worden afgesteld zonder dat er speciaal gereedschap nodig is.

Uniforme lengte

De uniforme lengte van alle tandwieltrappen, zorgen voor een eenvoudige integratie.

Bewezen DEPRAG geleid-bout systeem

Voorzien van een “axiale veerbelasting” die de optimale schroefeindbelasting regelt.

Maakt schroefzuiging mogelijk door geïntegreerde vacuümpoort

Geen storende externe slangen.
