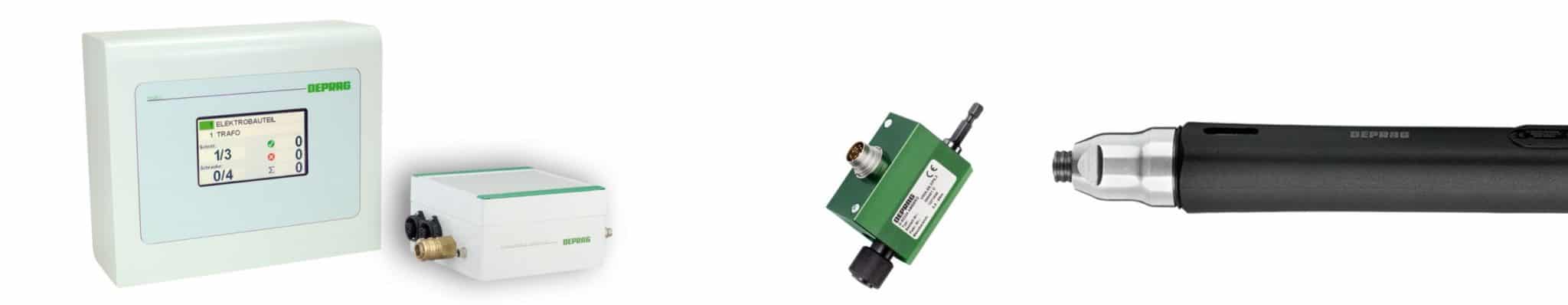

Functie controller FC20

De functiebesturing FC20 onderscheidt zich door:

• buitengewoon hoge procesbetrouwbaarheid;
• individuele schroefprocesconfiguratie door de vrije programmeerbaarheid;
• geïntegreerde koppelmeetfunctie;
• uitgebreide diagnose- en analysemogelijkheden;
• evenals uitgebreide documentatiemogelijkheid;
• en comfortabele operatorbegeleiding.

Hoogste procesbetrouwbaarheid: controleert zichzelf tot 100%

De kwaliteitscriteria die verband houden met het schroefproces worden automatisch bewaakt en geanalyseerd. In het geval van een defecte schroefmontagecyclus, bijvoorbeeld door verkeerd gebruik van de schroevendraaier, defecte montagematerialen of een onderbroken schroefmontagecyclus, kan de storing worden gereset door de operator of indien gewenst door een gekwalificeerd specialist bij gebruik van de beschikbare wachtwoordbeveiligingsfunctie . De positieve afsluitfunctie van de koppeling wordt bewaakt via een interne sensor ook de minimale / maximale montagetijd per schroef en het aantal goede schroefverbindingen per productiedeel worden vergeleken met de vooraf ingestelde waarden in de controller. Alleen de positieve feedback van alle individuele signalen maakt een verandering van het onderdeel mogelijk – 100% procesbetrouwbaarheid.

Individuele schroefprocesconfiguratie door vrije programmeerbaarheid

Met zijn overtuigende verscheidenheid zet de fc20 beslist een uitroepteken: voor maximaal 7 sequenties per sequentie bestaande uit maximaal 99 programma’s kan elk schroefproces individueel worden gegenereerd.

De nieuwe FC20 bevat vrij te gebruiken vermogensuitgangen. Het is dus gemakkelijk om een ​​part-lock-functie in het montageproces te integreren. De Operator kan ook zelf aanvullende verwerkingsstappen programmeren.

De nieuwe functiebesturing herkent tot driedelige sensoren en garandeert zo een betrouwbare aanwezigheids- en positioneringsbesturing van zelfs onderdelen met meerdere niveaus.

Koppelmeetfuncties, uitgebreide diagnose- en evaluatiemogelijkheden

Uitgebreide diagnosemogelijkheden ronden het brede toepassingsspectrum van de schroefbesturing fc20 af. Door het gebruik van een optionele externe roterende transducer, kan de operator het – op de schroevendraaier ingestelde koppel direct op het te monteren onderdeel regelen, wat een grote opluchting is voor onderhoud en kwaliteitsmanagement. De geïntegreerde diagnosefuncties zijn in staat om elke in- en uitgang van de besturing te testen en bovendien hun bedrijfsstatus weer te geven. Een interne spanningsregeling verzekert de voortdurende functionele veiligheid van de fc20.

Uitgebreide documentatiemogelijkheid

Voor elk product zijn de assemblages die hebben plaatsgevonden duidelijk toegewezen. Een optioneel aangesloten barcodelezer leest de barcode op elk te monteren onderdeel en slaat vervolgens de eindwaarden voor elke afzonderlijke montage samen met deze barcode op. Deze eindwaarden worden zeven dagen bewaard en kunnen voor de traceerbaarheid van de productie via de geïntegreerde seriële poort naar een pc worden verzonden. Op die manier blijft elke programmastap statistisch behouden. Het aantal goede en slechte assemblages en de gemiddelde montagetijd maken het mogelijk om het assemblageproces te beheersen en te optimaliseren. De communicatie met een hostcontroller (PLC of industriële pc) is mogelijk via de geïntegreerde 24V I / O-poort. De fc20 biedt vijf vermogensuitgangen.

Hoogste gebruikersvriendelijkheid door grafisch touchscreen

Een geïntegreerd grafisch touchscreen met een duidelijke structuur en een kleurgecodeerd verschil van de resultaten, leidt de operator intuïtief naar de gewenste submenu’s. De submenu’s maken de eenvoudige selectie van assemblage-sequenties, programma’s en diagnosefuncties mogelijk.
